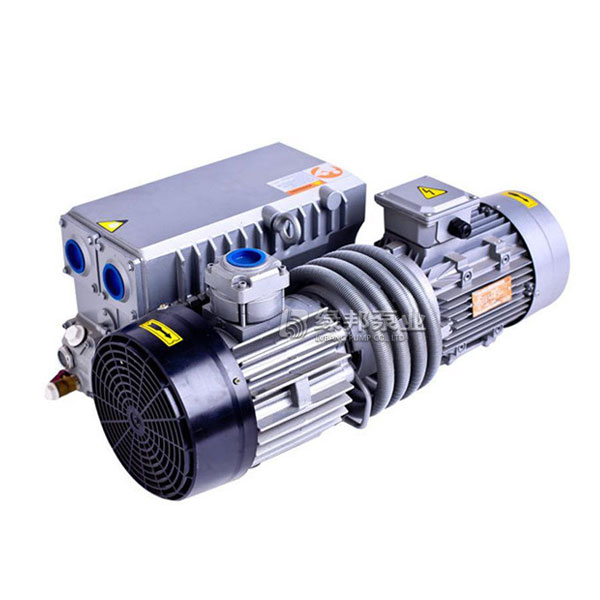

XD系列单级旋片式真空泵

XD系列真空泵为单级联轴式结构，它的工作性能是高转速，低噪声，抽速快，效率高，泵只需空气冷却，有防返油结构，防止泵油返入被抽系统，泵内装有排气过滤器，有效消除油雾，运转平衡，振动小，可以在任意压强下工作。

说明书在线阅读真空泵实物图产品安装图纸

下一个产品：SZB水环式真空泵

上一个产品：2SK系列水环式真空泵

产品概述：

XD系列真空泵为单级联轴式结构，它的工作性能是高转速，低噪声，抽速快，效率高，泵只需空气冷却，有防返油结构，防止泵油返入被抽系统，泵内装有排气过滤器，有效消除油雾，运转平衡，振动小，可以在任意压强下工作。该泵的技术参数2×10-2，已普遍适用食品真空包装，医药、印刷机械纸张输送，玻璃工业输送，真空夹具，干燥等单位的使用。

性能规格表：

型号及参数	XD-010	XD-016	XD-020	XD-025	XD-040	快盈500个人主页 XD-063	快盈500个人主页 XD-100	XD-160	快盈500个人主页 XD-250
快盈500个人主页抽气速率（m3/h）	10	16	20	快盈500个人主页 25	40	63	100	快盈500个人主页 160	250
快盈500个人主页权限压力（Pa）	2ⅹ102
时机功率（kw）	快盈500个人主页 0.37	0.37	0.75	快盈500个人主页 0.75	快盈500个人主页 1.1	快盈500个人主页 1.5	快盈500个人主页 3	快盈500个人主页 4	7.5
泵转速（转/分）	1440	1440	2800	2800	1440	1440	1440	快盈500个人主页 1440	快盈500个人主页 1440
装油量（L）	快盈500个人主页 0.5	0.5	0.5	快盈500个人主页 1	1.5	快盈500个人主页 2	4	9	9
快盈500个人主页吸气口尺寸	G½	G½	G½	G1¼	G1¼	G1¼	快盈500个人主页 G1¼	快盈500个人主页 G2	G2½
快盈500个人主页泵重量（kg）	16	快盈500个人主页 18	19	快盈500个人主页 19	快盈500个人主页 60	22	快盈500个人主页 115	快盈500个人主页 145	快盈500个人主页 200
快盈500个人主页电压（V）	快盈500个人主页 380/220	380/220	快盈500个人主页 380/220	380/220	380/220	380	快盈500个人主页 380	380	快盈500个人主页 380

结构简图：

订货须知：

一、请提供以下详细数据：①单级旋片真空泵的产品名称与型号②单级旋片真空泵的真空度要求单位PA或MPA③单级旋片真空泵抽速要求单位L/S或M3/MIN④单级旋片真空泵的使用条件和功况条件⑤单级旋片真空泵的电机功率（KW）⑥单级旋片真空泵的转速（r/min）⑦单级旋片真空泵的电压〔V〕⑧单级旋片真空泵的进出口口径⑨XD真空泵是否带附件，以便我们的为您正确选型。
二、若已经由设计单位选定我公司的XD真空泵的产品型号，请按XD旋片真空泵型号直接向公司销售部订购。
快盈500个人主页三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们弘凌泵阀的技术专家为您选型确认。
