KCB不锈钢齿轮油泵

KCB系列普通齿轮润滑泵主要用于各种机械设备中的润滑系统中输送润滑油，适用于输送粘度在10。E（75C.S.t）以下，温度在300℃以下的具有润滑性的油料。

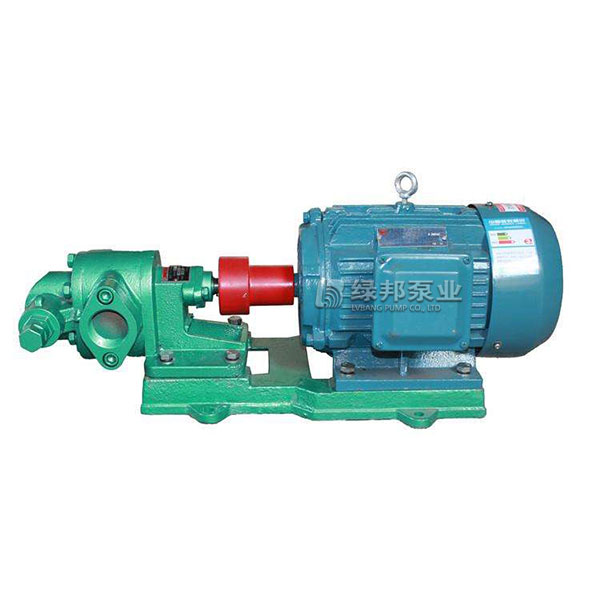

说明书在线阅读油泵实物图产品安装图纸

下一个产品：手摇电动计量加油泵

上一个产品：YG型不锈钢防爆管道油泵

KCB不锈钢齿轮油泵产品概述：

快盈500个人主页 KCB系列普通齿轮润滑泵主要用于各种机械设备中的润滑系统中输送润滑油，适用于输送粘度在10。E（75C.S.t）以下，温度在300℃以下的具有润滑性的油料。不锈钢齿轮油泵，可输送无润滑性的油料、饮料、低腐蚀性的液体。配用铜齿轮可输送低内点液体，如汽油、苯等。本系列泵除配置普通电机外，还可根据用户需要配置同规格的防爆电机。

KCB不锈钢齿轮油泵用途说明：

快盈500个人主页 1.适用于输送各种油类、如重油、柴油、润滑油，配用铜齿轮可输送内点低液体，如气油、笨等，本单位还生产不锈钢齿轮油泵可输送饮料和腐蚀性的液体。

2.不适用于含硬质颗粒或纤维的，适用粘度为5×10-5～1.5×103m2/s。温度不高为70℃，如需输送高温液体，请使用耐高温齿轮泵，可输送300℃以下液体。

KCB不锈钢齿轮油泵特点：

1、结构简单紧凑，使用和保养方便。
2、具良好的自吸性，故每次开泵前不须灌入液体。
3、润滑是靠输送的液体而自动达到的，故日常工作时无须另加润滑液。
4、利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。在泵工作中受到不可避免
的液压冲击时，能起到良好的缓冲作用。

KCB不锈钢齿轮油泵性能参数表：

型号	流量快盈500个人主页 m3/h	压力快盈500个人主页 MPa	真空度快盈500个人主页 m.H2O	进出口径 mm	快盈500个人主页 H	L	快盈500个人主页 L1	快盈500个人主页 L2	L3	A	B	C	D	n-m	进出口距离 K	配用电机型号	功率 KW
KCB18.3 2CY1.1/14.5	1.1	1.45	快盈500个人主页 5	快盈500个人主页 G3/4"	109	快盈500个人主页 583	快盈500个人主页 405	快盈500个人主页 72	250	205	250	79	快盈500个人主页 -	快盈500个人主页 -	快盈500个人主页 200	Y90L-4	1.5
KCB33.3 2CY2/14.5	快盈500个人主页 2	快盈500个人主页 1.45	5	G3/4"	快盈500个人主页 119	618	437	72	快盈500个人主页 250	205	250	79	-	-	200	快盈500个人主页 Y100L1-4	快盈500个人主页 2.2
KCB55 2CY3.3/3.3	3.3	0.33	快盈500个人主页 5	快盈500个人主页 G1"	109	588	快盈500个人主页 405	快盈500个人主页 72	250	205	快盈500个人主页 250	快盈500个人主页 86	快盈500个人主页 -	快盈500个人主页 -	200	Y90L-4	1.5
KCB83.3 2CY5/3.3	5	0.33	快盈500个人主页 5	快盈500个人主页 G11/2"	119	658	437	72	快盈500个人主页 250	205	250	99	快盈500个人主页 -	快盈500个人主页 -	200	快盈500个人主页 Y100L2-4	2.2
KCB133 快盈500个人主页 2CY8/3.3	8	快盈500个人主页 0.33	5	G2"	182	778	688	130	快盈500个人主页 450	250	340	32	快盈500个人主页 -	快盈500个人主页 -	260	Y132S-6	3
2CY8/6	8	0.6	5	G2"	182	818	快盈500个人主页 688	快盈500个人主页 130	快盈500个人主页 450	快盈500个人主页 250	340	32	-	快盈500个人主页 -	快盈500个人主页 260	Y132M1-6	快盈500个人主页 4
2CY8/10	8	1.0	快盈500个人主页 5	G2"	182	818	快盈500个人主页 688	快盈500个人主页 130	快盈500个人主页 450	快盈500个人主页 250	快盈500个人主页 340	32	-	快盈500个人主页 -	260	Y132M2-6	快盈500个人主页 5.5
2CY12/1.3	12	0.13	快盈500个人主页 5	G2"	快盈500个人主页 172	703	576	快盈500个人主页 130	快盈500个人主页 370	快盈500个人主页 250	305	32	快盈500个人主页 -	快盈500个人主页 -	快盈500个人主页 260	Y112M-4	4
KCB200 快盈500个人主页 2CY12/3.3	快盈500个人主页 12	0.33	快盈500个人主页 5	快盈500个人主页 G2"	182	778	688	130	快盈500个人主页 450	250	快盈500个人主页 340	快盈500个人主页 32	-	-	快盈500个人主页 260	快盈500个人主页 Y132S-4	快盈500个人主页 5.5
2CY12/6	12	快盈500个人主页 0.6	5	G2"	182	778	688	快盈500个人主页 130	快盈500个人主页 450	250	340	32	-	快盈500个人主页 -	260	快盈500个人主页 Y132S-4	5.5
2CY12/10	快盈500个人主页 12	快盈500个人主页 1.0	5	G2"	快盈500个人主页 182	818	688	快盈500个人主页 130	快盈500个人主页 450	250	340	32	-	-	快盈500个人主页 260	Y132M-4	7.5
KCB300 2CY18/3.6	18	0.36	5	快盈500个人主页 70	快盈500个人主页 187	898	快盈500个人主页 723	120	快盈500个人主页 480	280	快盈500个人主页 340	45	123	6-M14	234	Y132M2-6	快盈500个人主页 5.5
2CY18/6	18	0.6	5	快盈500个人主页 70	242	983	快盈500个人主页 912	快盈500个人主页 155	600	280	快盈500个人主页 380	30	123	快盈500个人主页 6-M14	234	快盈500个人主页 Y160M-6	快盈500个人主页 7.5
KCB483 2CY29/3.6	29	快盈500个人主页 0.36	快盈500个人主页 5	快盈500个人主页 70	快盈500个人主页 187	898	快盈500个人主页 723	120	480	280	快盈500个人主页 340	45	123	快盈500个人主页 6-M14	234	快盈500个人主页 Y132M-4	7.5
快盈500个人主页 2CY29/6	快盈500个人主页 29	快盈500个人主页 0.6	快盈500个人主页 5	70	快盈500个人主页 242	快盈500个人主页 983	快盈500个人主页 912	155	600	280	380	30	快盈500个人主页 123	快盈500个人主页 6-M14	快盈500个人主页 234	Y160M-4	11
KCB633 2CY38/2.8	快盈500个人主页 38	快盈500个人主页 0.28	快盈500个人主页 5	快盈500个人主页 100	230	1094	快盈500个人主页 912	155	600	快盈500个人主页 280	380	60	158	8-M16	280	快盈500个人主页 Y160L-6	快盈500个人主页 11
快盈500个人主页 2CY38/6	38	快盈500个人主页 0.6	5	快盈500个人主页 100	286	1224	943	快盈500个人主页 150	650	快盈500个人主页 360	快盈500个人主页 360	快盈500个人主页 65	158	8-M16	280	快盈500个人主页 Y200L2-6	22
KCB960 2CY60/3	快盈500个人主页 60	0.3	5	100	230	1159	955	155	快盈500个人主页 650	280	快盈500个人主页 410	60	158	8-M16	280	Y180L-4	快盈500个人主页 22
快盈500个人主页 2CY100/3	快盈500个人主页 100	快盈500个人主页 0.3	快盈500个人主页 5	150	快盈500个人主页 440	1586	1325	快盈500个人主页 110	快盈500个人主页 550×2	快盈500个人主页 450	450	-20	快盈500个人主页 210	8-M16	400	Y250M-8	30
2CY100/6	100	快盈500个人主页 0.6	5	150	465	快盈500个人主页 1856	快盈500个人主页 1536	138	420×3	600	600	快盈500个人主页 8	210	8-M16	快盈500个人主页 400	Y315S-8	55
2CY120/3	120	0.3	5	快盈500个人主页 150	440	快盈500个人主页 1586	1325	110	快盈500个人主页 550×2	450	450	快盈500个人主页 -20	快盈500个人主页 210	快盈500个人主页 8-M16	400	快盈500个人主页 Y250M-8	30
2CY120/6	快盈500个人主页 120	快盈500个人主页 0.6	快盈500个人主页 5	快盈500个人主页 150	快盈500个人主页 465	快盈500个人主页 1856	1536	138	420×3	快盈500个人主页 600	快盈500个人主页 600	快盈500个人主页 8	210	快盈500个人主页 8-M16	400	快盈500个人主页 Y315S-8	快盈500个人主页 55
2CY150/3	快盈500个人主页 150	快盈500个人主页 0.3	5	150	快盈500个人主页 460	快盈500个人主页 1696	1376	快盈500个人主页 138	550×2	快盈500个人主页 500	快盈500个人主页 500	快盈500个人主页 8	210	8-M16	快盈500个人主页 400	Y280S-8	37
快盈500个人主页 2CY150/6	150	快盈500个人主页 0.6	5	150	快盈500个人主页 465	快盈500个人主页 1946	1536	138	快盈500个人主页 420×3	快盈500个人主页 600	600	快盈500个人主页 8	210	8-M16	快盈500个人主页 400	Y315M1-8	75

故障原因及解决方法：

故障现象	原因分析	快盈500个人主页排除方法
快盈500个人主页 KCB齿轮油泵不排油或排油量少	1.吸入高度超过额定值 2.吸入管道通漏气 3.旋转方向不对 4.吸入管道堵塞或阀门关闭 5.安全阀卡死或研伤 6.液体温度低而粘度增大	1.提高吸入液面 2.检查各接合处，好加否棉等密封材料加以密封 3.接泵的所示方向纠正 4.检查管道是否堵塞，阀门是否全开 5.拆开安全阀清洗并用细研磨砂研磨阀孔，使用吻合。快盈500个人主页 6.予热液休，如不可能，则降低排出压力或减少排出流量
快盈500个人主页 KCB齿轮油泵密封漏油	1.轴封处未调整好 2.密封圈磨损而间隙增大 3.机械密封动静球的磨擦面损坏或有毛刺、划痕等缺陷快盈500个人主页 4.弹簧松驰	1.重新调整 2.适量拧紧调节螺母或更换密封圈 3.更换动静环或重新研磨快盈500个人主页 4.更换弹簧
KCB齿轮油泵噪音或振动大	1.吸入管或过滤网堵塞 2.吸入管伸入液面较浅 3.管道内进入空气 4.排出管道阻力太大 5.齿轮轴承或侧板严重磨损 6.回转部份发生干涉 7.吸入液体的粘度太大 8.吸入高度超过额定重	1.消除过滤网上的污物 2.吸入管应伸入液池深左右 3.检查各联接处，使其密封 4.检查排出管道及阀门是否堵塞 5.拆下清洗，并修整缺陷或更换 6.拆下检查并排除故障 7.进行粘度测定并根据表二中第一现象第六条处理快盈500个人主页 8.提高吸入液面

工作原理：

本型泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。a为入吸腔，b为排出腔。泵运转时主动齿轮带动被动齿轮旋转，当齿化从啮合内脱开时在吸入侧(a)就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧(b)，齿轮进入啮合时液体被挤出，形成高压液体并经泵的排出口排出泵外。
